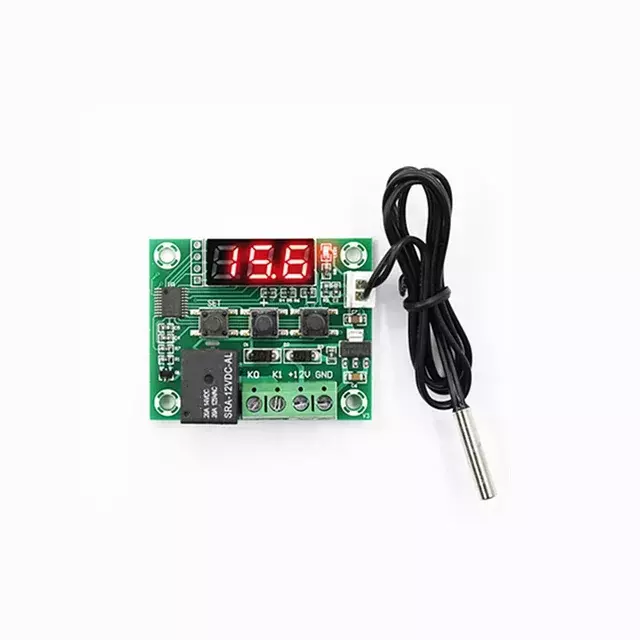

CIRCUITO TERMOSTATO W1209 50 100 12 REGULADOR DE TEMPERATURA

1. Conectar a fonte de alimentação e o equipamento ao controle de temperatura. Quando a temperatura medida for exibida, pressione o botão SET. A temperatura exibida piscará. Pressione "+" ou "-" para definir a temperatura desejada (seguindo por 5 segundos mais tarde). Depois de definir, pressione SET para confirmar e sair. Em seguida, o controle executará automaticamente o relé de acordo com a temperatura definida.

2. Indicador, Descrição de Status do LED

Indicador: indica que o relé está fechado; Off significa que o relé foi desconectado;

Digital: Exibe que o sensor 888 está aberto; siga as instruções para conectar o sensor;

Mostra HHH quando a temperatura medida excede o máximo da faixa de medição; o termostato desligará forçosamente o relé;

Exibe LLL quando a temperatura medida é menor que a mínima da faixa de medição; o termostato desligará forçosamente o relé;

Exibe --- alarme de temperatura alta; o termostato desligará forçosamente o relé;

3. Função de Parâmetro

Pressione o botão SET por 5 segundos para entrar no menu de configuração principal, pressione "+" ou "-" para alternar entre P0-P8. Pressione SET para confirmar ou automaticamente 10 segundos sem operação do controle para sair.

P0 Modo de refrigeração e aquecimento:

No menu principal P0, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para alternar entre o modo de refrigeração [C] e o modo de aquecimento [H]. Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

[C] No modo de refrigeração: Quando a temperatura medida for ≥ ao ponto de ajuste + histerese, o relé é ligado; quando a temperatura medida for ≤ ao ponto de ajuste, o relé é desligado;

[H] No modo de aquecimento: Quando a temperatura medida for ≤ ao ponto de ajuste - histerese, o relé é ligado; quando a temperatura medida for ≥ ao ponto de ajuste, o relé é desligado;

P1 Configuração de histerese:

No menu principal P1, pressione o botão SET para entrar na configuração de histerese, pressione "+" ou "-" para definir a histerese de 0,1 a 30. Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Modo de refrigeração: Quando a temperatura medida for ≥ ao ponto de ajuste + diferença de retorno, o relé é ligado, e o refrigerador é ligado; quando a temperatura medida for ≤ ao ponto de ajuste, o relé é desligado, e o refrigerador é desligado.

Por exemplo: Ambiente de 30°C, temperatura ajustada para 25°C, histerese definida para 2°C. Depois de ligar o relé, o refrigerador é ligado quando a temperatura alcança 27°C (ponto de ajuste + diferença de retorno), e o relé é desligado quando a temperatura alcança 25°C. O controle mantém o loop de controle de temperatura entre 25-27°C.

Modo de aquecimento: Quando a temperatura medida for ≤ ao ponto de ajuste - diferença de retorno, o relé é ligado, e o aquecedor é ligado; quando a temperatura medida for ≥ ao ponto de ajuste, o relé é desligado, e o aquecedor é desligado.

Por exemplo: Ambiente de 10°C, temperatura ajustada para 25°C, histerese definida para 2°C. Depois de ligar o relé, o aquecedor é ligado quando a temperatura alcança 25°C, e o relé é desligado quando a temperatura alcança 23°C (ponto de ajuste - diferença de retorno). O controle mantém o loop de controle de temperatura entre 23-25°C.

P2 Limite de configuração de temperatura máxima:

Para evitar o uso indevido de outros que levem à configuração de temperatura muito alta, é definida a função de limite de configuração de temperatura máxima do termostato.

No menu principal P2, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir a temperatura máxima de configuração (máximo de 110). Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Por exemplo: P2 é definido para 60°C. A temperatura medida máxima é de 60°C. Quando a temperatura alcança 60°C, a tube digital exibe "H H H", e o relé é desligado forçadamente. Se você quiser uma temperatura de configuração mais alta, precisa ajustar o valor de limite de configuração máxima.

P3 Configuração de limite de temperatura mínima:

Para evitar o uso indevido de outros que levem à ocorrência de阻 ice noção de temperatura muito baixa, é definida a função de limite de configuração de temperatura mínima do termostato.

No menu principal P3, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir a temperatura mínima de configuração (mínimo de -50). Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Por exemplo: P3 é definido para -20°C. A temperatura medida mínima é de -20°C. Quando a temperatura alcança -20°C, a tube digital exibe "L L L", e o relé é desligado forçadamente. Se você quiser uma temperatura de configuração mais baixa, precisa ajustar o valor de limite de configuração mínima.

P4 Correção de temperatura:

Quando a temperatura medida e a temperatura padrão têm uma diferença ou devido às necessidades especiais de hardware do usuário, você pode usar essa função para corrigir a temperatura.

No menu principal P4, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir o valor de correção (-7.0 a 7.0°C). Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Por exemplo: Exibe normal 25°C; correção de temperatura é 0:00 Exibe 25°C; correção de temperatura exibe 26.5 1.5°C; correção de temperatura -1.5 Exibe 23.5°C.

P5.delay de partida (unidade: segundos):

Quando refrigeração ou heater trabalham é necessário um delay pode ser ligado delay função para proteger a vida útil do equipamento.

No menu principal P5, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir o tempo de delay de partida (unidade: segundos). O tempo de delay é de 0 a 600 segundos. Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Modo de refrigeração: quando a temperatura atual ≥ ponto de ajuste + diferença de retorno, o refrigerador não começa a trabalhar imediatamente. É necessário esperar o tempo de delay definido para começar a trabalhar.

Modo de aquecimento: quando a temperatura atual ≤ ponto de ajuste - diferença de retorno, o aquecedor não começa a trabalhar imediatamente. É necessário esperar o tempo de delay definido para começar a trabalhar.

Se o tempo de delay entre dois starts adjacentes for maior que o valor definido, o cooler começa imediatamente. Se o tempo de delay entre dois starts adjacentes for menor que o valor definido, o cooler começa novamente após o tempo de delay definido.

P6 Chave de buzzer (essa função está inválida)

P7 Função de alarme de temperatura:

No menu principal P7, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir a temperatura de alarme de temperatura alta (range de 0 a 110°C) ou OFF para desativar essa função (default de fábrica é 50°C). Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.

Quando a temperatura alcança o valor de alarme de temperatura alta, a tube digital exibe --- simultaneamente e o relé é desligado forçadamente. Quando o valor de ajuste é reduzido para 0, o valor de ajuste é restaàführ para OFF, e a função de alarme de temperatura alta é desativada.

P8 Restaurar configurações de fábrica:

Quandorine as configurações internas do termostato são confusas, é necessário configurar uma a uma. Nesse caso, use essa função para restaurar as configurações de fábrica.

No menu principal P8, pressione o botão SET para entrar na configuração, pressione "+" ou "-" para definir como [H]. Pressione SET para sair. Pressione SET por mais tempo ou 10 segundos sem operação do controle para confirmar automaticamente.
